Saat memilih inti ferit NiZn yang tepat untuk aplikasi tertentu, ada banyak faktor yang perlu dipertimbangkan. Sebagai pemasok inti ferit NiZn, saya telah menyaksikan secara langsung pentingnya membuat pilihan yang tepat untuk memastikan kinerja optimal di berbagai perangkat elektronik. Dalam postingan blog ini, saya akan membagikan beberapa pertimbangan dan pedoman utama untuk membantu Anda menavigasi proses pemilihan inti ferit NiZn yang paling sesuai dengan kebutuhan Anda.
Memahami Inti Ferit NiZn
Inti ferit NiZn banyak digunakan dalam aplikasi elektronik karena sifat magnetiknya yang sangat baik, termasuk resistivitas tinggi, kehilangan arus eddy yang rendah, dan karakteristik frekuensi yang baik. Inti ini terdiri dari oksida nikel, seng, dan besi, yang diformulasikan secara cermat untuk mencapai sifat magnetik tertentu. Inti ferit NiZn umumnya digunakan dalam aplikasi seperti catu daya, transformator, induktor, dan perangkat penekan interferensi elektromagnetik (EMI).
Pertimbangan Utama dalam Memilih Inti Ferit NiZn yang Tepat
1. Persyaratan Aplikasi
Langkah pertama dalam memilih inti ferit NiZn yang tepat adalah memahami persyaratan spesifik aplikasi Anda. Pertimbangkan faktor-faktor seperti frekuensi pengoperasian, tingkat daya, kisaran suhu, dan sifat magnetik yang diinginkan. Misalnya, jika Anda merancang catu daya frekuensi tinggi, Anda memerlukan inti ferit dengan kerugian rendah dan permeabilitas tinggi pada frekuensi pengoperasian. Di sisi lain, jika Anda mengerjakan aplikasi penekan EMI, Anda mungkin memerlukan inti dengan impedansi tinggi pada frekuensi yang diinginkan.
2. Sifat Magnetik
Sifat magnetik inti ferit NiZn memainkan peran penting dalam menentukan kinerjanya dalam aplikasi tertentu. Beberapa sifat magnet utama yang perlu dipertimbangkan meliputi permeabilitas, kerapatan fluks saturasi, koersivitas, dan faktor kerugian. Permeabilitas adalah ukuran seberapa mudah suatu bahan dapat dimagnetisasi, dan merupakan parameter penting untuk aplikasi seperti induktor dan transformator. Kerapatan fluks saturasi adalah kerapatan fluks magnet maksimum yang dapat ditahan oleh suatu material sebelum menjadi jenuh, dan ini penting untuk aplikasi di mana terdapat medan magnet yang tinggi. Koersivitas adalah ukuran medan magnet yang diperlukan untuk mendemagnetisasi suatu material, dan penting untuk aplikasi yang memerlukan pembalikan medan magnet. Faktor kerugian adalah ukuran energi yang hilang di inti akibat histeresis dan arus eddy, dan penting untuk aplikasi yang mengutamakan efisiensi.
3. Bentuk dan Ukuran Inti
Bentuk dan ukuran inti ferit NiZn juga dapat berdampak signifikan terhadap kinerjanya. Bentuk inti yang berbeda, seperti toroids, E-core, danInti Ferit Tipe R, menawarkan kelebihan dan kekurangan yang berbeda tergantung pada aplikasinya. Misalnya, inti toroidal dikenal karena efisiensi magnetnya yang tinggi dan interferensi elektromagnetik yang rendah, sedangkan inti E biasanya digunakan pada transformator daya karena kemudahan penggulungan dan kemampuan penanganan daya yang tinggi. Ukuran inti juga penting karena menentukan jumlah bahan magnetik yang tersedia dan dimensi fisik komponen.
4. Stabilitas Suhu
Stabilitas suhu merupakan pertimbangan penting lainnya ketika memilih inti ferit NiZn. Sifat magnetik inti ferit dapat berubah seiring suhu, yang dapat mempengaruhi kinerja komponen. Penting untuk memilih inti dengan stabilitas suhu yang baik untuk memastikan kinerja yang konsisten pada rentang suhu pengoperasian aplikasi. Beberapa bahan ferit dirancang khusus untuk memiliki koefisien permeabilitas suhu rendah, yang berarti sifat magnetiknya sedikit berubah terhadap suhu.
5. Biaya dan Ketersediaan
Terakhir, biaya dan ketersediaan juga merupakan faktor penting untuk dipertimbangkan ketika memilih inti ferit NiZn. Bahan ferit dan bentuk inti yang berbeda dapat memiliki harga yang sangat bervariasi, jadi penting untuk memilih inti yang memenuhi persyaratan kinerja Anda sekaligus sesuai dengan anggaran Anda. Selain itu, penting untuk memastikan bahwa inti tersedia dari pemasok yang dapat diandalkan untuk menghindari penundaan produksi.
Jenis Inti Ferit NiZn dan Aplikasinya

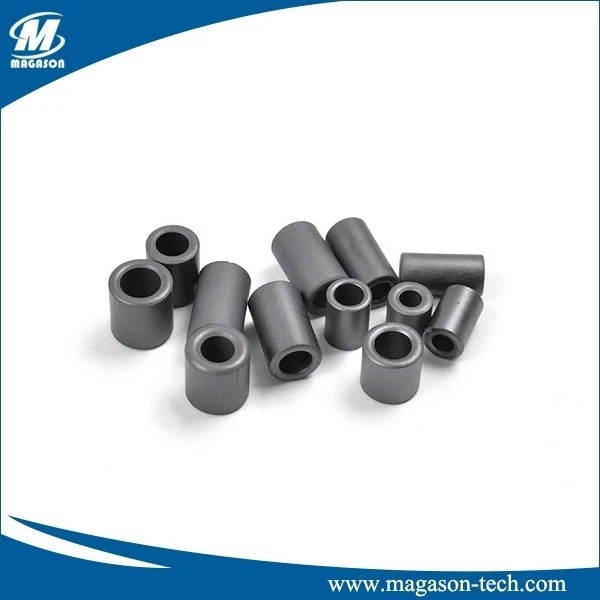

1. Inti Ferit Tipe R
Inti Ferit Tipe Radalah jenis inti ferit NiZn populer yang banyak digunakan dalam aplikasi frekuensi tinggi. Inti ini memiliki bentuk unik yang memberikan efisiensi magnetik tinggi dan interferensi elektromagnetik rendah. Inti Ferit Tipe R umumnya digunakan dalam aplikasi seperti catu daya mode sakelar, transformator RF, dan filter EMI.
2. Inti Klip Kabel RFI EMI
Inti Klip Kabel RFI EMIadalah jenis inti ferit NiZn lainnya yang dirancang khusus untuk menekan interferensi elektromagnetik (EMI). Inti ini biasanya digunakan pada kabel dan kawat untuk mengurangi jumlah radiasi elektromagnetik yang dipancarkan oleh kabel. Inti Klip Kabel RFI EMI mudah dipasang dan dapat digunakan dalam berbagai aplikasi, termasuk kabel komputer, kabel daya, dan kabel audio.
3. Inti Batang Ferit
Inti Batang Feritadalah jenis inti ferit NiZn yang sederhana dan hemat biaya yang biasa digunakan dalam aplikasi frekuensi rendah. Inti ini mempunyai bentuk persegi panjang dan biasanya digunakan dalam aplikasi seperti induktor, transformator, dan tersedak. Ferrite Bar Cores mudah dibuat dan dapat digunakan dalam berbagai aplikasi yang memerlukan inti magnet yang sederhana dan andal.
Kesimpulan
Memilih inti ferit NiZn yang tepat untuk aplikasi spesifik merupakan keputusan penting yang dapat berdampak signifikan pada kinerja dan keandalan perangkat elektronik. Dengan mempertimbangkan faktor-faktor seperti persyaratan aplikasi, sifat magnetik, bentuk dan ukuran inti, stabilitas suhu, biaya, dan ketersediaan, Anda dapat membuat pilihan yang tepat dan memilih inti yang paling sesuai dengan kebutuhan Anda. Sebagai pemasok inti ferit NiZn, saya berkomitmen untuk menyediakan produk berkualitas tinggi dan dukungan teknis untuk membantu Anda mencapai hasil terbaik dalam aplikasi Anda. Jika Anda memiliki pertanyaan atau memerlukan bantuan dalam memilih inti ferit NiZn yang tepat untuk proyek Anda, jangan ragu untuk menghubungi saya. Saya berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan inti magnetik Anda.
Referensi
- "Panduan Pemilihan Inti Ferit," Magnetics, Inc.
- "Bahan dan Aplikasi Ferit NiZn," Ferroxcube.
- "Bahan Magnetik dan Penerapannya," Cullity, BD dan Graham, CD
