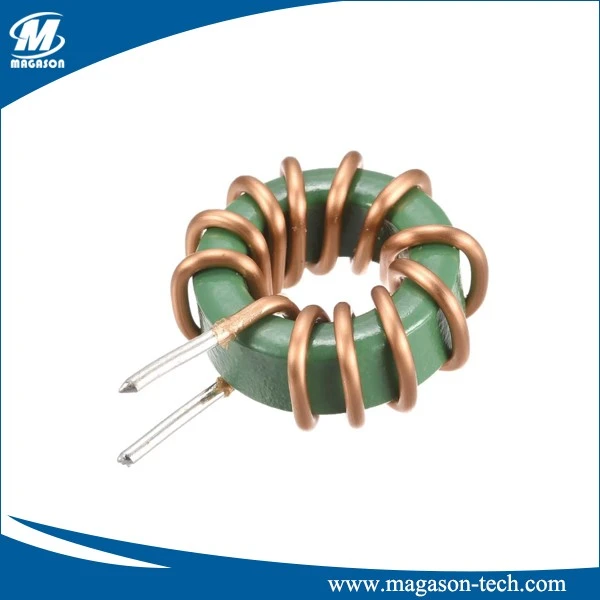

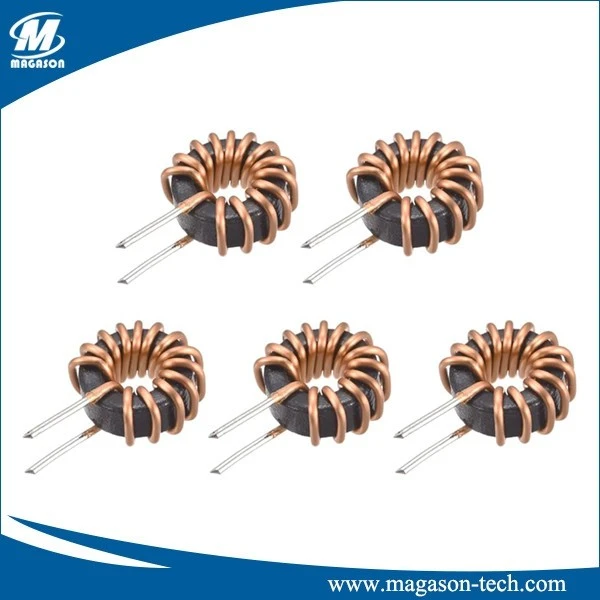

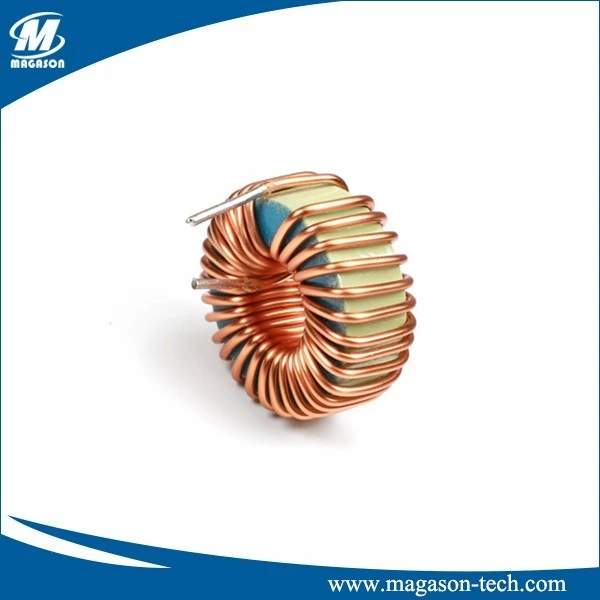

Induktor kumparan toroidal adalah komponen elektronik pasif yang terdiri dari cincin melingkar atau inti magnet berbentuk donat, terbuat dari bahan feromagnetik seperti ferit, baja silikon, nikel, besi laminasi, atau serbuk besi, yang sekelilingnya dililitkan kawat. Bentuk inti yang melingkar membantu jumlah fluks magnet yang sangat sedikit untuk keluar dari inti, sehingga membuat induktor lebih efisien dengan memancarkan interferensi elektromagnetik yang lebih sedikit. Induktor toroid ini digunakan untuk mencapai efisiensi energi, terutama ketika frekuensi rendah memerlukan induktansi. Berbagai aplikasi yang menggunakan induktor toroid antara lain AC, lemari es, komputer, televisi, amplifier, dll.
Induktor kumparan toroidal dililitkan pada tabung tembaga. Seperti kumparan antena gelombang menengah dari radio transistor. Untuk induktansi induktor kumparan toroidal: nilai induktansi kira-kira berhubungan secara eksponensial dengan jumlah kumparan dan diameter kumparan, serta logaritmik terhadap panjang kumparan. Pada saat yang sama, dapat dilihat bahwa hubungan spesifiknya berbeda untuk rasio l/D yang berbeda.
Bahan baku induktor kumparan toroidal biasanya menggunakan inti bubuk bahan magnetik lunak. Celah udara terdistribusi adalah keuntungan paling signifikan dan memastikan kehilangan inti yang rendah untuk aplikasi frekuensi tinggi. Semua seri inti adalah pilihan terbaik untuk tersedak DC-DC, PFC dan INV.
KARAKTERISTIK:
1) Biaya rendah & efisiensi tinggi
2) Kebocoran magnetik rendah
3) Arus saturasi tinggi
4) Kontrol kebisingan yang baik karena struktur toriodal
5) Berbagai bahan tersedia untuk memenuhi kebutuhan frekuensi yang berbeda
| Tipe Induktor | Induktor Toroidal Vertikal |
| Rentang Induktansi | 1 hingga 870uH |
| Bahan | Kawat Enamel & Inti Ferit |
| Frekuensi | 60 Hz |
| Suhu | 150 derajat |
| Voltase | 2.5V |
Permeabilitas vs Kurva Bias DX
Fitur
Induktor koil toroidal adalah pilihan yang sangat baik untuk rangkaian putaran frekuensi audio presisi, filter Q tinggi, koil pemuatan, filter RFI, dan banyak aplikasi induktor presisi lainnya. Beberapa seri Hi-Flux ideal untuk induktor Regulator Pengalih, filter kebisingan saluran, pulsa dan terbang -kembali mengubah aplikasi. Beberapa induktor kumparan toroidal dirancang untuk menggantikan serbuk besi dengan menawarkan kerugian yang jauh lebih rendah dengan kemampuan penyimpanan energi.
Hubungi Magason dan Anda bisa mendapatkan semua induktor dan komponen elektronik lainnya yang disesuaikan dengan kebutuhan pribadi Anda.
