Dalam lanskap manufaktur elektronik, transisi dari penyolderan bertimbal tradisional ke penyolderan bebas timbal telah menjadi perubahan signifikan yang didorong oleh masalah lingkungan dan kesehatan. Sebagai pemasok lama Induktor Tipe Dip, saya selalu ditanya tentang kompatibilitas produk kami dengan proses penyolderan bebas timbal. Pada artikel ini, kita akan mengeksplorasi berbagai aspek kompatibilitas ini.
Memahami Induktor Tipe Dip

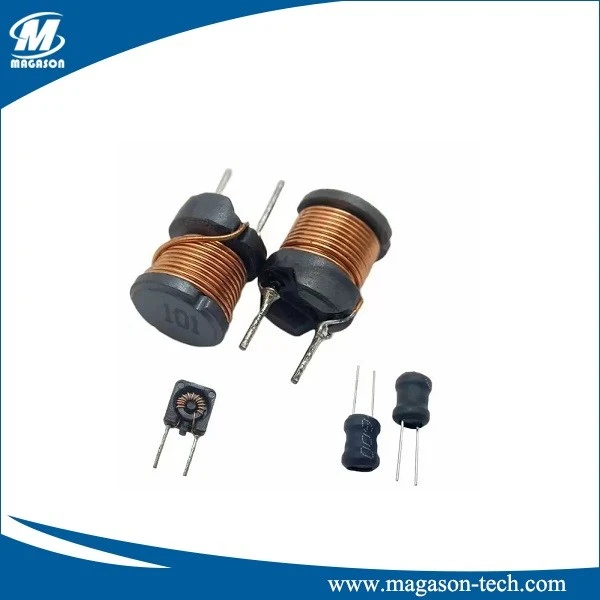

Induktor Tipe Dip adalah komponen penting dalam berbagai perangkat elektronik. Mereka tersedia dalam berbagai bentuk sepertiCelupkan Induktor Daya,Induktor Kumparan Drum, DanInduktor Inti Drum. Induktor ini dirancang untuk menghasilkan induktansi, yang penting untuk fungsi seperti penyaringan, penyimpanan energi, dan pemrosesan sinyal di sirkuit elektronik.
Induktor Daya Celup sering digunakan dalam rangkaian catu daya yang dapat menangani arus tinggi dan menyimpan energi secara efisien. Mereka dibuat untuk menahan tekanan listrik yang terkait dengan konversi daya. Sebaliknya, Induktor Kumparan Drum dicirikan oleh kumparan yang dililitkan di sekitar inti berbentuk drum. Desain ini menawarkan keseimbangan yang baik antara nilai induktansi dan ukuran fisik, sehingga cocok untuk berbagai aplikasi, mulai dari elektronik konsumen hingga sistem kontrol industri. Induktor Inti Drum memiliki struktur inti yang menyediakan jalur magnet tertutup, yang membantu mengurangi interferensi elektromagnetik (EMI) dan meningkatkan kinerja rangkaian secara keseluruhan.
Pergeseran ke Memimpin - Penyolderan Gratis
Pergerakan menuju penyolderan bebas timbal terutama disebabkan oleh dampak timbal yang berbahaya bagi lingkungan dan kesehatan. Timbal merupakan logam berat beracun yang dapat terakumulasi dalam tubuh manusia dan menimbulkan berbagai gangguan kesehatan, termasuk kerusakan saraf, terutama pada anak-anak. Selain itu, jika limbah elektronik yang mengandung timbal dibuang ke tempat pembuangan sampah, timbal dapat larut ke dalam tanah dan air sehingga mencemari lingkungan.
Untuk mengatasi permasalahan ini, peraturan internasional seperti arahan Pembatasan Bahan Berbahaya (RoHS) telah diterapkan. Peraturan ini membatasi penggunaan timbal dan zat berbahaya lainnya pada produk elektronik. Akibatnya, industri elektronik terpaksa mengadopsi proses penyolderan bebas timbal.
Tantangan Kompatibilitas
Mengenai kompatibilitas Induktor Tipe Dip dengan penyolderan bebas timbal, ada beberapa tantangan yang perlu dipertimbangkan.
Sensitivitas Suhu
Solder bebas timbal biasanya memiliki titik leleh yang lebih tinggi dibandingkan solder tradisional berbahan dasar timbal. Misalnya, titik leleh solder berbahan dasar timbal (Sn63Pb37) adalah sekitar 183°C, sedangkan solder bebas timbal seperti Sn96.5Ag3.0Cu0.5 memiliki titik leleh sekitar 217 - 221°C. Suhu penyolderan yang lebih tinggi ini dapat menimbulkan masalah bagi Induktor Tipe Dip.
Peningkatan suhu dapat menyebabkan tekanan termal pada komponen induktor. Kumparan, inti, dan bahan terminasi dapat mengembang dan berkontraksi dengan kecepatan berbeda, sehingga menyebabkan tekanan mekanis. Seiring waktu, tegangan ini dapat menyebabkan kumparan kendor, inti retak, atau terminasi terlepas dari badan induktor. Hal ini dapat mengakibatkan perubahan sifat kelistrikan induktor, seperti penurunan induktansi atau peningkatan resistansi.
Kemampuan solder
Permukaan akhir dari terminasi induktor memainkan peran penting dalam kemampuan solder. Dalam penyolderan berbahan dasar timbal, pelapis permukaan tradisional seperti paduan timah - timbal bekerja dengan baik. Namun, dalam penyolderan bebas timbal, permukaan akhir ini mungkin tidak kompatibel. Untuk penyolderan bebas timbal, permukaan akhir seperti timah murni, perak, atau paladium - nikel sering digunakan.
Jika permukaan akhir Induktor Tipe Dip kami tidak dioptimalkan untuk penyolderan bebas timbal, hal ini dapat menyebabkan masalah seperti pembasahan yang buruk. Pembasahan yang buruk berarti solder tidak menyebar secara merata ke seluruh permukaan terminasi, yang dapat mengakibatkan lemahnya sambungan solder. Sambungan yang lemah ini lebih mungkin rusak karena tekanan mekanis atau perubahan suhu selama pengoperasian perangkat elektronik.
Kompatibilitas Bahan
Bahan yang digunakan dalam konstruksi Induktor Tipe Dip harus kompatibel dengan proses penyolderan bebas timbal. Misalnya, bahan insulasi yang digunakan untuk melapisi kabel koil harus tahan terhadap suhu penyolderan bebas timbal yang lebih tinggi tanpa mengalami penurunan kualitas. Jika bahan insulasi rusak, hal ini dapat menyebabkan hubungan pendek antara belitan kumparan, yang menyebabkan kegagalan total pada induktor.
Solusi Kami sebagai Pemasok
Sebagai pemasok Induktor Tipe Dip, kami telah bekerja secara aktif untuk memastikan kompatibilitas produk kami dengan penyolderan bebas timah.
Optimasi Desain Termal
Kami telah mendesain ulang struktur induktor kami agar dapat menangani suhu penyolderan bebas timbal yang lebih tinggi dengan lebih baik. Misalnya, kami menggunakan material dengan konduktivitas termal lebih tinggi pada konstruksi inti dan kumparan. Hal ini membantu menghilangkan panas secara lebih efektif selama proses penyolderan, sehingga mengurangi tekanan termal pada komponen induktor.
Kami juga melakukan simulasi dan pengujian termal ekstensif untuk memastikan bahwa induktor kami dapat menahan profil suhu proses penyolderan bebas timbal. Dengan mengontrol distribusi suhu di dalam induktor secara hati-hati, kita dapat meminimalkan risiko kerusakan termal.
Perbaikan Permukaan Akhir
Kami telah beralih ke penyelesaian permukaan yang kompatibel dan bebas timbal untuk terminasi induktor kami. Tim penelitian dan pengembangan kami telah menguji berbagai penyelesaian permukaan untuk menemukan yang terbaik untuk penyolderan bebas timah. Saat ini, kami menggunakan pelapis permukaan berbahan dasar timah dan perak murni, yang memberikan kemampuan solder yang sangat baik dan keandalan jangka panjang dalam aplikasi penyolderan bebas timbal.
Selain itu, kami telah meningkatkan proses produksi untuk memastikan konsistensi permukaan akhir. Hal ini membantu memastikan bahwa setiap induktor yang kami produksi memiliki kemampuan solder berkualitas tinggi yang sama, sehingga mengurangi risiko cacat penyolderan.
Pemilihan Bahan dan Kontrol Kualitas
Kami telah dengan cermat memilih bahan yang digunakan dalam Induktor Tipe Dip kami untuk memastikan kompatibilitasnya dengan penyolderan bebas timah. Bahan insulasi kami dipilih secara khusus karena ketahanannya terhadap suhu tinggi. Kami juga menerapkan sistem kontrol kualitas yang ketat untuk memastikan bahwa semua bahan memenuhi standar tinggi kami.
Sebelum material baru digunakan dalam produksi, material tersebut menjalani serangkaian pengujian, termasuk pengujian siklus termal, pengujian penyolderan, dan pengujian kinerja kelistrikan. Hal ini membantu kami mengidentifikasi dan menghilangkan potensi masalah terkait material sebelum berdampak pada produk akhir.
Studi Kasus
Untuk mengilustrasikan keefektifan solusi kami, mari kita lihat beberapa studi kasus.
Salah satu pelanggan kami, produsen elektronik konsumen, mengalami tingkat kegagalan yang tinggi pada produk mereka setelah beralih ke penyolderan bebas timbal. Mereka menggunakan Induktor Tipe Dip standar kami, yang awalnya dirancang untuk penyolderan berbasis timbal. Setelah menganalisis masalahnya, kami memberi mereka contoh induktor kompatibel bebas timbal kami. Induktor ini memiliki desain termal yang dioptimalkan, permukaan akhir yang lebih baik, dan material yang dipilih dengan cermat.
Pelanggan melakukan serangkaian pengujian pada induktor baru dan menemukan bahwa tingkat kegagalan berkurang secara signifikan. Proses penyolderan menjadi lebih andal, dan kinerja produk mereka secara keseluruhan meningkat. Kasus sukses ini menunjukkan bahwa upaya kami dalam memastikan kompatibilitas Induktor Tipe Dip dengan penyolderan bebas timbal telah membuahkan hasil.
Kesimpulan
Kesimpulannya, meskipun terdapat tantangan dalam membuat Induktor Tipe Dip kompatibel dengan penyolderan bebas timbal, perusahaan kami sebagai pemasok telah mengambil langkah proaktif untuk mengatasi masalah ini. Melalui optimalisasi desain termal, peningkatan penyelesaian permukaan, dan pemilihan material serta kontrol kualitas yang ketat, kami telah mampu menghasilkan Induktor Tipe Dip berkualitas tinggi yang sepenuhnya kompatibel dengan proses penyolderan bebas timah.
Jika Anda sedang mencari Induktor Tipe Dip dan khawatir tentang kompatibilitas penyolderan bebas timbal, kami mendorong Anda untuk menghubungi kami untuk berkonsultasi. Tim ahli kami siap membantu Anda menemukan solusi induktor yang tepat untuk kebutuhan spesifik Anda. Kami menantikan kesempatan untuk bekerja sama dengan Anda dan berkontribusi terhadap kesuksesan produk elektronik Anda.
Referensi
- Petunjuk RoHS: Petunjuk UE 2011/65/EU
- Standar IPC: IPC - J - STD - 001 untuk persyaratan penyolderan
- Prosiding Konferensi Komponen dan Teknologi Elektronik (ECTC) terkait dengan penyolderan bebas timbal dan kompatibilitas induktor
