Sebagai pemasok manik-manik ferit yang berdedikasi, saya sering menemui pertanyaan mengenai penerapannya di sirkuit antena. Topik ini tidak hanya menarik minat para insinyur dan penghobi tetapi juga mempunyai implikasi praktis yang signifikan dalam bidang elektronik. Dalam postingan blog ini, saya akan mempelajari kelayakan dan potensi manfaat penggunaan manik ferit di sirkuit antena, berdasarkan prinsip ilmiah dan pengalaman dunia nyata.
Memahami Manik Ferit
Sebelum membahas penggunaannya dalam rangkaian antena, penting untuk memahami apa itu manik-manik ferit. Manik-manik ferit merupakan komponen elektronik pasif yang terbuat dari bahan ferit, yaitu sejenis senyawa keramik yang mengandung oksida besi yang bercampur dengan logam lain. Manik - manik ini bertindak sebagai resistor yang bergantung pada frekuensi. Pada frekuensi rendah, mereka mempunyai impedansi yang relatif rendah, memungkinkan sinyal melewatinya dengan redaman minimal. Namun, seiring dengan peningkatan frekuensi, impedansinya meningkat secara signifikan, menghilangkan kebisingan frekuensi tinggi sebagai panas.

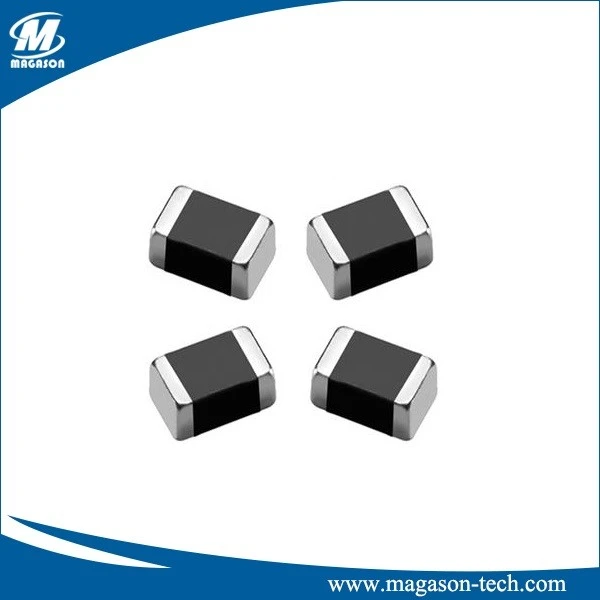

Ada berbagai jenis manik-manik ferit yang tersedia di pasaran, sepertiInduktor Chip Ferit,Induktor Chip Multilapis, DanManik-manik Keripik. Setiap jenis memiliki karakteristik uniknya sendiri dan cocok untuk aplikasi yang berbeda.
Fungsi Rangkaian Antena
Sirkuit antena dirancang untuk mengirim dan menerima gelombang elektromagnetik. Rangkaian antena yang ideal harus memiliki efisiensi tinggi, noise rendah, dan respon frekuensi lebar. Terdiri dari elemen antena, jaringan pencocokan, dan komponen pendukung lainnya. Jaringan yang cocok sangat penting karena memastikan transfer daya maksimum antara antena dan pemancar atau penerima.
Kelayakan Penggunaan Manik Ferit di Sirkuit Antena
Peredam Kebisingan
Salah satu alasan utama untuk mempertimbangkan manik-manik ferit di sirkuit antena adalah peredam bising. Dalam lingkungan elektronik modern, terdapat banyak sumber interferensi elektromagnetik (EMI), seperti catu daya, sirkuit digital, dan perangkat nirkabel lainnya. Interferensi ini dapat menurunkan kinerja antena dengan menimbulkan noise pada sinyal yang diterima atau ditransmisikan.
Manik-manik ferit dapat secara efektif menekan kebisingan frekuensi tinggi. Dengan menempatkan manik ferit di sirkuit antena, kita dapat menyaring komponen frekuensi tinggi yang tidak diinginkan, sehingga meningkatkan rasio signal - to - noise (SNR). Misalnya, pada rangkaian antena ponsel, manik-manik ferit dapat digunakan untuk mengurangi kebisingan yang dihasilkan oleh komponen internal ponsel, seperti CPU dan sirkuit manajemen daya.
Pencocokan Impedansi
Aspek lain yang perlu dipertimbangkan adalah pencocokan impedansi. Manik-manik ferit dapat digunakan untuk mengatur impedansi rangkaian antena. Dalam beberapa kasus, impedansi antena mungkin tidak sesuai dengan impedansi pemancar atau penerima, sehingga mengakibatkan hilangnya daya. Dengan hati-hati memilih manik ferit yang sesuai, kita dapat memodifikasi impedansi rangkaian untuk mencapai pencocokan yang lebih baik.
Namun, penting untuk diperhatikan bahwa manik ferit bergantung pada frekuensi. Impedansinya berubah seiring frekuensi, sehingga proses desain memerlukan pertimbangan yang cermat terhadap rentang frekuensi pengoperasian antena. Jika karakteristik frekuensi manik ferit tidak sesuai dengan antena, hal ini dapat menyebabkan redaman atau distorsi sinyal tambahan.
Keterbatasan
Meskipun manik-manik ferit menawarkan beberapa keunggulan dalam rangkaian antena, manik-manik ini juga memiliki beberapa keterbatasan. Salah satu keterbatasan utama adalah kapasitas penanganan dayanya. Manik-manik ferit menghilangkan energi dalam bentuk panas, dan jika tingkat daya di sirkuit antena terlalu tinggi, manik-manik ferit dapat menjadi terlalu panas, sehingga menyebabkan penurunan kinerja atau bahkan kerusakan.
Selain itu, manik-manik ferit dapat menyebabkan beberapa kerugian penyisipan, terutama pada frekuensi tinggi. Artinya, sejumlah kecil daya sinyal akan hilang ketika melewati manik ferit. Oleh karena itu, dalam aplikasi yang memerlukan daya tinggi dan kerugian rendah, penggunaan butiran ferit perlu dievaluasi secara cermat.
Aplikasi Dunia Nyata
Perangkat Komunikasi Nirkabel
Pada perangkat komunikasi nirkabel seperti router Wi - Fi, headset Bluetooth, dan modul ZigBee, manik ferit biasanya digunakan dalam rangkaian antena. Perangkat ini beroperasi di lingkungan elektromagnetik yang ramai, dan peredam bising sangat penting untuk komunikasi yang andal. Manik-manik ferit membantu menyaring kebisingan frekuensi tinggi yang dihasilkan oleh komponen internal perangkat, memastikan komunikasi yang jelas dan stabil.
Sistem Antena Otomotif
Sistem antena otomotif terkena berbagai sumber interferensi elektromagnetik, termasuk sistem kelistrikan kendaraan, kebisingan mesin, dan perangkat nirkabel lainnya. Manik-manik ferit dapat digunakan dalam sistem ini untuk meningkatkan kinerja antena dengan mengurangi kebisingan dan meningkatkan kualitas sinyal.
Pertimbangan Desain
Saat menggunakan manik-manik ferit di sirkuit antena, beberapa pertimbangan desain perlu dipertimbangkan:
Rentang Frekuensi
Seperti disebutkan sebelumnya, manik - manik ferit bergantung pada frekuensi. Rentang frekuensi pengoperasian antena harus dipertimbangkan dengan cermat saat memilih manik ferit. Impedansi manik ferit harus dioptimalkan untuk frekuensi yang diinginkan untuk mencapai kinerja terbaik.
Peringkat Daya
Peringkat daya manik ferit harus cukup untuk menangani tingkat daya di sirkuit antena. Jika peringkat daya terlalu rendah, manik ferit dapat menjadi terlalu panas, sehingga menyebabkan masalah kinerja.
Penempatan
Penempatan manik ferit di sirkuit antena juga penting. Ini harus ditempatkan di lokasi yang dapat secara efektif menekan kebisingan tanpa mempengaruhi pengoperasian normal antena. Misalnya, dalam beberapa kasus, mungkin ditempatkan dekat dengan elemen antena, sementara dalam kasus lain, mungkin ditempatkan di jalur umpan.
Kesimpulan
Kesimpulannya, manik-manik ferit dapat digunakan dalam rangkaian antena, menawarkan manfaat seperti peredam bising dan pencocokan impedansi. Namun, penggunaannya memerlukan pertimbangan yang cermat terhadap persyaratan spesifik rangkaian antena, termasuk rentang frekuensi, tingkat daya, dan karakteristik sinyal. Jika dirancang dan diterapkan dengan benar, manik-manik ferit dapat meningkatkan kinerja rangkaian antena secara signifikan.
Jika Anda tertarik untuk mengeksplorasi penggunaan manik-manik ferit di sirkuit antena Anda atau memiliki pertanyaan mengenai produk manik-manik ferit kami, kami mengundang Anda untuk menghubungi kami untuk diskusi rinci. Tim ahli kami siap memberi Anda saran dan solusi profesional yang disesuaikan dengan kebutuhan spesifik Anda.
Referensi
- "Rekayasa Kompatibilitas Elektromagnetik" oleh Henry W. Ott.
- "Teori Antena: Analisis dan Desain" oleh Constantine A. Balanis.
- Dokumen teknis dari produsen manik ferit.
