Memilih induktor tipe DIP yang sesuai untuk aplikasi tertentu adalah keputusan penting yang dapat secara signifikan memengaruhi kinerja dan efisiensi sirkuit elektronik Anda. Sebagai pemasok induktor tipe DIP, saya memahami tantangan dan pertimbangan yang terlibat dalam proses ini. Dalam posting blog ini, saya akan membagikan beberapa wawasan dan pedoman untuk membantu Anda membuat pilihan yang tepat.
Memahami induktor tipe dip
Induktor tipe DIP, juga dikenal sebagai induktor melalui lubang, banyak digunakan dalam berbagai aplikasi elektronik. Mereka dirancang untuk dimasukkan ke dalam lubang di papan sirkuit cetak (PCB) dan disolder di tempatnya. Induktor ini menawarkan beberapa keunggulan, seperti kemampuan penanganan daya tinggi, stabilitas mekanis yang baik, dan kemudahan penggantian.

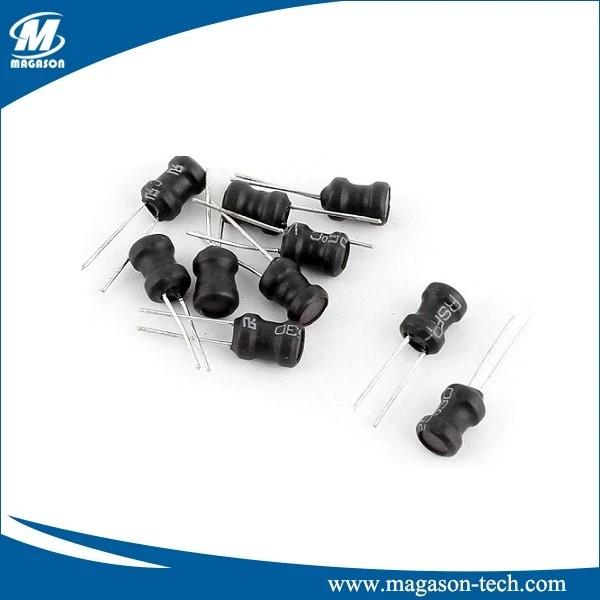

Ada berbagai jenis induktor tipe DIP yang tersedia di pasaran, termasukInduktor kumparan drum,Induktor inti drum, DanInduktor daya celup. Setiap jenis memiliki karakteristik uniknya sendiri dan cocok untuk aplikasi tertentu.
Pertimbangan utama untuk memilih induktor tipe DIP
1. Nilai induktansi
Nilai induktansi adalah salah satu parameter terpenting yang perlu dipertimbangkan saat memilih induktor tipe DIP. Ini diukur dalam Henries (H) dan menentukan kemampuan induktor untuk menyimpan dan melepaskan energi. Nilai induktansi yang diperlukan tergantung pada aplikasi spesifik. Misalnya, di sirkuit catu daya, induktor digunakan untuk penyaringan dan penyimpanan energi. Nilai induktansi harus dipilih untuk memberikan pengurangan arus riak yang diinginkan dan efisiensi konversi daya.
Untuk menghitung nilai induktansi yang diperlukan, Anda perlu mempertimbangkan faktor -faktor seperti tegangan input dan output, frekuensi switching, dan arus beban. Anda dapat menggunakan kalkulator online atau panduan desain referensi yang disediakan oleh produsen induktor untuk menentukan nilai induktansi yang sesuai untuk aplikasi Anda.
2. Peringkat saat ini
Peringkat induktor saat ini menunjukkan arus kontinu maksimum yang dapat ditangani tanpa terlalu panas. Melebihi peringkat saat ini dapat menyebabkan peningkatan kehilangan daya, mengurangi efisiensi, dan bahkan kerusakan pada induktor. Saat memilih induktor tipe DIP, Anda harus memilih satu dengan peringkat saat ini yang lebih tinggi dari arus operasi maksimum yang diharapkan di sirkuit Anda.
Peringkat saat ini dipengaruhi oleh faktor -faktor seperti pengukur kawat induktor, bahan inti, dan desain belitan. Peringkat arus yang lebih tinggi biasanya membutuhkan alat pengukur kawat yang lebih besar dan bahan inti yang lebih kuat.
3. DC Resistance (DCR)
Resistensi DC dari induktor adalah resistensi kawat yang digunakan dalam belitannya. DCR yang lebih rendah umumnya menghasilkan kehilangan daya yang lebih rendah dan efisiensi yang lebih tinggi. Dalam aplikasi terkait daya, meminimalkan DCR sangat penting untuk mengurangi konsumsi energi dan mencegah panas berlebih.
Saat membandingkan induktor tipe DIP yang berbeda, Anda harus mencari nilai -nilai DCR yang lebih rendah. Namun, penting untuk dicatat bahwa sering ada perdagangan - off antara DCR dan parameter lain seperti ukuran dan biaya.
4. Arus saturasi
Arus saturasi adalah level arus di mana inti induktor mulai jenuh. Ketika inti jenuh, nilai induktansi turun secara signifikan, yang dapat menyebabkan sirkuit mengalami kerusakan. Dalam aplikasi di mana arus tinggi terlibat, seperti catu daya dan sirkuit kontrol motor, penting untuk memilih induktor tipe DIP dengan peringkat arus saturasi tinggi.
Produsen biasanya menentukan arus saturasi induktor mereka di lembar data mereka. Anda harus memastikan bahwa arus maksimum yang diharapkan di sirkuit Anda jauh di bawah arus saturasi induktor yang dipilih.
5. Respons frekuensi
Respons frekuensi induktor menjelaskan bagaimana kinerjanya berubah dengan frekuensi. Aplikasi yang berbeda beroperasi pada frekuensi yang berbeda, dan induktor harus dirancang untuk melakukan secara optimal dalam rentang frekuensi yang diperlukan.
Misalnya, dalam aplikasi Radio - Frekuensi (RF), induktor digunakan untuk pencocokan dan penyaringan impedansi. Induktor RF perlu memiliki kapasitansi parasit yang rendah dan kinerja frekuensi tinggi yang baik. Di sisi lain, dalam aplikasi catu daya dengan switching frekuensi yang relatif rendah (misalnya, beberapa ratus kilohertz), kinerja induktor pada frekuensi ini lebih penting.
6. Ukuran dan Pengemasan
Ukuran fisik dan pengemasan induktor tipe DIP juga merupakan pertimbangan penting, terutama dalam aplikasi di mana ruang terbatas. Anda harus memilih induktor yang dapat sesuai dengan ruang yang tersedia di PCB Anda.
Induktor tipe DIP hadir dalam berbagai ukuran dan faktor bentuk. Beberapa kecil dan cocok untuk PCB kepadatan tinggi, sementara yang lain lebih besar dan mampu menangani tingkat daya yang lebih tinggi. Selain itu, Anda perlu mempertimbangkan kemudahan pemasangan dan solder induktor pada PCB.
Aplikasi - Pilihan Khusus
Aplikasi catu daya
Dalam aplikasi catu daya, induktor tipe DIP biasanya digunakan untuk pemfilteran input dan output, serta penyimpanan energi. Untuk pemfilteran input, induktor digunakan untuk mengurangi riak arus input dan gangguan elektromagnetik (EMI). Untuk pemfilteran output, mereka membantu menghilangkan tegangan output dan mengurangi riak output.
Saat memilih induktor untuk catu daya, Anda harus fokus pada kemampuan penanganan saat ini - saat ini, DCR rendah, dan peringkat arus saturasi yang memadai.Induktor daya celupadalah pilihan populer untuk aplikasi catu daya karena kemampuannya untuk menangani tingkat daya tinggi.
Aplikasi RF dan Nirkabel
Dalam aplikasi RF dan nirkabel, induktor tipe DIP digunakan untuk pencocokan impedansi, penyaringan, dan sirkuit resonansi. Aplikasi ini membutuhkan induktor dengan stabilitas frekuensi tinggi, kapasitansi parasit rendah, dan nilai induktansi yang akurat.
Induktor kumparan drumDanInduktor inti drumDapat cocok untuk aplikasi RF, karena dapat dirancang untuk memberikan kinerja yang diperlukan pada frekuensi tinggi.
Aplikasi otomotif
Elektronik Otomotif Permintaan Tinggi - Keandalan dan Komponen Kinerja Tinggi. Induktor tipe DIP yang digunakan dalam aplikasi otomotif, seperti modul kontrol mesin, sistem infotainment, dan sirkuit manajemen daya, perlu memenuhi standar kualitas dan keselamatan yang ketat.
Dalam aplikasi otomotif, induktor harus memiliki rentang suhu operasi yang luas, ketahanan guncangan dan getaran tinggi, dan perlindungan terhadap kelembaban dan faktor lingkungan lainnya.
Bekerja dengan pemasok yang andal
Memilih induktor tipe DIP yang sesuai adalah proses kompleks yang membutuhkan pemahaman yang baik tentang persyaratan aplikasi Anda dan spesifikasi teknis induktor. Sebagai pemasok induktor tipe DIP, kami memiliki pengalaman dan pengetahuan yang luas di bidang ini. Kami dapat memberi Anda informasi produk terperinci, dukungan teknis, dan sampel untuk membantu Anda membuat pilihan yang tepat.
Jika Anda sedang dalam proses memilih induktor tipe DIP untuk aplikasi spesifik Anda, saya mendorong Anda untuk menghubungi kami. Tim ahli kami akan dengan senang hati mendiskusikan kebutuhan Anda secara rinci dan memberi Anda solusi khusus. Apakah Anda memerlukan prototipe kecil - batch atau produksi skala besar, kami dapat mendukung Anda dengan induktor tipe DIP berkualitas tinggi dengan harga kompetitif.
Jangan ragu untuk menghubungi kami untuk memulai percakapan yang produktif tentang kebutuhan induktor Anda. Mari kita bekerja sama untuk memastikan keberhasilan proyek elektronik Anda.
Referensi
- "Buku Pegangan Desain Induktor", Coilcraft
- "Power Electronics Handbook", diedit oleh MH Rashid
