Sebagai pemasok induktor tipe DIP, saya telah menyaksikan secara langsung peran penting yang dimainkan komponen -komponen ini dalam berbagai aplikasi elektronik. Di blog ini, saya akan mempelajari efek kopling antara induktor tipe DIP, mengeksplorasi implikasinya, mekanisme, dan pertimbangan praktis.
Memahami induktor tipe dip

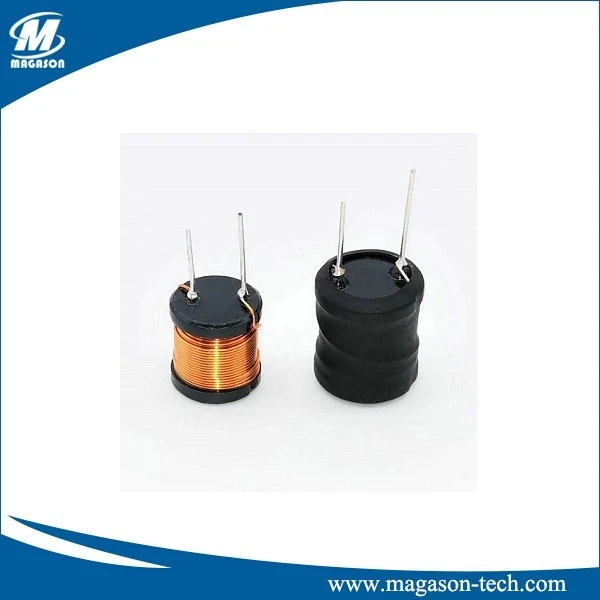

Sebelum kita menyelami efek kopling, mari kita tinjau secara singkat apa induktor tipe DIP. Paket Dip, atau Dual In - Line, jenis induktor adalah komponen elektronik pasif yang biasa digunakan dalam sirkuit untuk penyimpanan energi, penyaringan, dan pencocokan impedansi. Mereka datang dalam berbagai bentuk, sepertiInduktor daya celup,Induktor kumparan drum, DanInduktor inti drum. Induktor ini dirancang untuk dimasukkan ke dalam papan sirkuit cetak (PCB) melalui lubang, menjadikannya pilihan populer untuk teknologi melalui lubang.
Efek kopling: tinjauan umum
Kopling antara induktor tipe DIP terjadi ketika medan magnet yang dihasilkan oleh satu induktor berinteraksi dengan yang lain. Interaksi ini dapat memiliki efek signifikan pada kinerja sirkuit keseluruhan. Ada dua jenis utama kopling: kopling induktansi timbal balik dan kopling parasit.
Kopling induktansi timbal balik
Induktansi timbal balik adalah konsep mendasar dalam elektromagnetisme. Ketika dua induktor tipe DIP ditempatkan dalam jarak dekat, medan magnet yang berubah yang dihasilkan oleh arus dalam satu induktor menginduksi gaya elektromotif (EMF) di yang lain. Induktansi timbal balik (m) antara dua induktor adalah ukuran efek kopling ini.
Secara matematis, EMF yang diinduksi (\ epsilon_2) pada induktor kedua karena perubahan arus (i_1) pada induktor pertama diberikan oleh (\ epsilon_2 = -m \ frac {di_1} {dt}). Nilai (m) tergantung pada beberapa faktor, termasuk pengaturan fisik induktor, jumlah belokan di setiap koil, dan permeabilitas media di antara mereka.
Dalam skenario induktansi timbal balik yang positif, arus yang diinduksi dalam induktor kedua menambah induktansi diri induktor kedua, secara efektif meningkatkan induktansi totalnya. Sebaliknya, dalam situasi induktansi timbal balik negatif, arus yang diinduksi mengurangi dari induktansi diri.
Kopling parasit
Kopling parasit adalah bentuk kopling yang tidak diinginkan yang dapat terjadi karena adanya medan magnet liar. Bahkan jika induktor tidak sengaja digabungkan, medan magnet dapat bocor dan berinteraksi dengan komponen terdekat. Kopling parasit dapat menyebabkan gangguan, distorsi sinyal, dan mengurangi efisiensi dalam sirkuit.
Misalnya, dalam sirkuit multi -induktor pada PCB, medan magnet dari satu induktor tipe DIP dapat berpasangan dengan induktor yang berdekatan atau komponen sensitif lainnya, yang mengarah ke cross -talk. Bicara salib ini dapat bermanifestasi sebagai kebisingan yang tidak diinginkan dalam sinyal output, yang sangat bermasalah dalam aplikasi frekuensi tinggi.
Faktor yang mempengaruhi kopling
Beberapa faktor mempengaruhi tingkat kopling antara induktor tipe DIP:
Jarak fisik
Jarak antara dua induktor tipe DIP adalah faktor penting. Ketika jarak meningkat, kekuatan medan magnet menurun, dan efek kopling menjadi lebih lemah. Secara umum, medan magnet mengikuti hukum terbalik - persegi sehubungan dengan jarak. Jadi, menggandakan jarak antara dua induktor dapat secara signifikan mengurangi kopling.
Orientasi
Orientasi induktor juga memainkan peran penting. Jika sumbu dua induktor paralel, kopling cenderung lebih kuat dibandingkan dengan ketika mereka tegak lurus. Ketika sumbu tegak lurus, garis medan magnet dari satu induktor memotong yang lain dengan cara yang meminimalkan EMF yang diinduksi.
Perisai
Menggunakan pelindung magnetik dapat membantu mengurangi kopling antara induktor tipe DIP. Bahan pelindung, seperti logam mu, dapat mengarahkan kembali medan magnet, mencegahnya berinteraksi dengan komponen lain. Ini sangat berguna dalam aplikasi di mana pengemasan induktor dekat diperlukan.
Implikasi untuk Desain Sirkuit
Efek kopling antara induktor tipe DIP memiliki beberapa implikasi untuk desain sirkuit:
Kinerja sirkuit
Dalam sirkuit catu daya, kopling induktansi timbal balik dapat digunakan untuk menguntungkan. Misalnya, dalam catu daya multi -output, kopling antara induktor dapat digunakan untuk mentransfer energi antara saluran output yang berbeda, meningkatkan efisiensi keseluruhan. Namun, dalam sirkuit pemrosesan sinyal, kopling dapat memperkenalkan kebisingan dan distorsi yang tidak diinginkan, merendahkan kualitas sinyal.
Tata letak PCB
Tata letak PCB yang tepat sangat penting untuk mengelola efek kopling. Induktor harus ditempatkan pada jarak yang tepat satu sama lain, dan orientasinya harus dipertimbangkan dengan cermat. Selain itu, perancang PCB dapat menggunakan pesawat tanah dan lapisan pelindung untuk meminimalkan kopling parasit.
Mitigasi efek kopling
Untuk mengurangi efek negatif dari kopling antara induktor tipe DIP, beberapa teknik dapat digunakan:
Pemisahan
Seperti yang disebutkan sebelumnya, meningkatkan jarak fisik antara induktor adalah cara sederhana namun efektif untuk mengurangi kopling. Dengan menempatkan induktor lebih jauh terpisah pada PCB, interaksi medan magnet diminimalkan.
Optimalisasi Orientasi
Mengorientasikan induktor yang tegak lurus satu sama lain dapat secara signifikan mengurangi induktansi timbal balik. Ini karena garis medan magnet dari satu induktor lebih kecil kemungkinannya untuk memotong yang lain, mengurangi EMF yang diinduksi.
Perisai
Menggunakan perisai magnetik di sekitar induktor tipe DIP dapat mengisolasi medan magnet. Perisai dapat dalam bentuk inti ferit atau penutup logam. Inti ferit sangat efektif untuk menyerap dan mengarahkan medan magnet, mengurangi kopling antara induktor.
Aplikasi dan pertimbangan
Induktor tipe DIP dengan efek kopling terkontrol digunakan dalam berbagai aplikasi:
Elektronik daya
Dalam konverter daya, seperti konverter Buck dan Boost Converter, kopling induktansi timbal balik dapat digunakan untuk meningkatkan efisiensi dan mengurangi ukuran konverter. Dengan merancang kopling antara induktor dengan hati -hati, energi dapat ditransfer secara lebih efektif antara berbagai tahap konverter.
Sirkuit RF dan komunikasi
Di RF dan sirkuit komunikasi, kopling parasit bisa menjadi masalah utama. Sinyal frekuensi tinggi lebih rentan terhadap gangguan, dan kopling antara induktor tipe DIP dapat menyebabkan degradasi sinyal. Oleh karena itu, langkah -langkah ketat perlu diambil untuk meminimalkan kopling, seperti menggunakan tata letak PCB pelindung dan yang tepat.
Kesimpulan
Memahami efek kopling antara induktor tipe DIP sangat penting untuk merancang sirkuit elektronik berkinerja tinggi. Apakah itu penggunaan yang disengaja dari kopling induktansi timbal balik untuk peningkatan efisiensi atau mitigasi kopling parasit untuk mengurangi gangguan, pertimbangan yang cermat terhadap efek ini dapat menyebabkan kinerja sirkuit yang lebih baik.
Sebagai pemasok induktor tipe DIP, saya memahami pentingnya menyediakan komponen berkualitas tinggi dan dukungan teknis kepada pelanggan kami. Kami dapat membantu Anda memilih induktor yang tepat untuk aplikasi spesifik Anda dan menawarkan saran tentang meminimalkan efek kopling. Jika Anda tertarik untuk membeli induktor jenis DIP atau memiliki pertanyaan tentang efek kopling, jangan ragu untuk menghubungi kami untuk diskusi lebih lanjut. Kami berkomitmen untuk memberi Anda solusi terbaik untuk kebutuhan desain sirkuit Anda.
Referensi
- Paul, Clayton R. "Kompatibilitas elektromagnetik untuk elektronik daya: prinsip, metode komputasi, dan desain." Wiley, 2007.
- Grover, Frederick W. "Perhitungan Induktansi: Rumus dan Tabel Kerja." Dover Publications, 1946.
- Alexander, Charles K., dan Matthew No Sadiku. "Dasar -dasar Sirkuit Listrik." McGraw - Hill, 2016.
