Mengenai inti magnetik yang digunakan dalam berbagai aplikasi elektronik, inti ferit NiZn dan inti ferit MnZn adalah dua pilihan yang populer. Sebagai pemasok inti ferit NiZn, saya memiliki pengetahuan mendalam tentang material ini dan perbedaannya. Di blog ini, saya akan mengeksplorasi perbedaan antara inti ferit NiZn dan inti ferit MnZn dari berbagai aspek, termasuk komposisi, sifat magnetik, sifat listrik, dan aplikasinya.
Komposisi
Perbedaan mendasar antara inti ferit NiZn dan MnZn terletak pada komposisi kimianya. Inti ferit NiZn sebagian besar terdiri dari nikel (Ni), seng (Zn), dan besi (Fe) oksida. Rumus umum ferit NiZn dapat ditulis sebagai (NiₓZn₁₋ₓ)Fe₂O₄, dimana nilai x dapat bervariasi tergantung pada kadar spesifik dan sifat yang diinginkan.
Sebaliknya, inti ferit MnZn tersusun dari oksida mangan (Mn), seng (Zn), dan besi (Fe), dengan rumus umum (MnₓZn₁₋ₓ)Fe₂O₄. Ion logam yang berbeda dalam kedua jenis inti ferit ini menyebabkan sifat fisik dan kimia yang berbeda.
Sifat Magnetik
Magnetisasi Saturasi
Inti ferit MnZn biasanya memiliki magnetisasi saturasi lebih tinggi dibandingkan inti ferit NiZn. Magnetisasi saturasi adalah kerapatan fluks magnet maksimum yang dapat dicapai suatu bahan magnetis di bawah medan magnet yang diterapkan. Magnetisasi saturasi yang lebih tinggi berarti inti ferit MnZn dapat menangani medan magnet yang lebih besar sebelum mencapai saturasi. Properti ini membuat inti ferit MnZn cocok untuk aplikasi yang memerlukan penanganan daya tinggi, seperti transformator daya pada catu daya.
Inti ferit NiZn, dengan magnetisasi saturasinya yang relatif lebih rendah, lebih cocok untuk aplikasi yang kekuatan medan magnetnya relatif rendah. Misalnya, mereka sering digunakan dalam aplikasi frekuensi radio (RF) yang medan magnetnya biasanya lemah.
Permeabilitas
Permeabilitas adalah ukuran seberapa mudah suatu bahan magnetik dapat menjadi magnet. Inti ferit MnZn umumnya memiliki permeabilitas awal yang tinggi, yang berkisar antara beberapa ratus hingga beberapa ribu. Permeabilitas tinggi ini memungkinkan inti ferit MnZn menggabungkan energi magnet secara efisien, menjadikannya ideal untuk aplikasi frekuensi rendah seperti induktor daya dan transformator yang beroperasi pada frekuensi di bawah 1 MHz.

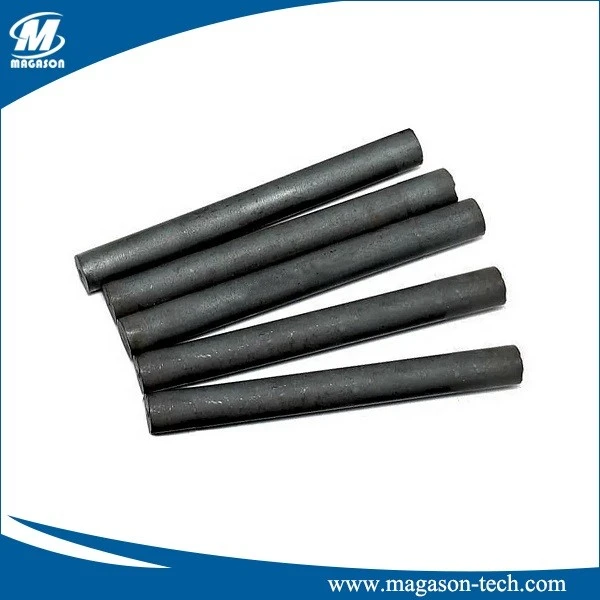

Inti ferit NiZn memiliki permeabilitas awal yang lebih rendah dibandingkan inti ferit MnZn, biasanya berkisar antara beberapa puluh hingga beberapa ratus. Namun, inti ferit NiZn mempertahankan sifat magnetiknya pada rentang frekuensi yang lebih luas. Mereka dapat beroperasi pada frekuensi yang jauh lebih tinggi, seringkali hingga beberapa ratus MHz atau bahkan GHz, karena kerugian arus eddy yang lebih rendah pada frekuensi tinggi. Misalnya,Antena Batang Feritbiasanya menggunakan inti ferit NiZn karena kemampuannya bekerja dengan baik dalam rentang RF.
Properti Listrik
Resistivitas Listrik
Salah satu perbedaan paling signifikan antara inti ferit NiZn dan MnZn adalah resistivitas listriknya. Inti ferit NiZn memiliki resistivitas listrik yang tinggi, biasanya berkisar antara 10⁶ - 10⁸ Ω·cm. Resistivitas tinggi ini mengurangi kerugian arus eddy, terutama pada frekuensi tinggi. Arus eddy adalah arus sirkulasi yang diinduksi di dalam bahan magnet ketika terkena medan magnet yang berubah. Resistivitas tinggi membatasi aliran arus eddy ini, membuat inti ferit NiZn cocok untuk aplikasi frekuensi tinggi.
Inti ferit MnZn memiliki resistivitas listrik yang relatif rendah, biasanya berkisar antara 1 - 100 Ω·cm. Resistivitas yang lebih rendah ini membuat mereka lebih rentan terhadap kerugian arus eddy pada frekuensi tinggi. Akibatnya, inti ferit MnZn terutama digunakan dalam aplikasi frekuensi rendah di mana kerugian arus eddy tidak terlalu menjadi perhatian.
Konstanta Dielektrik
Konstanta dielektrik suatu bahan mempengaruhi perilakunya dalam medan listrik arus bolak-balik (AC). Inti ferit NiZn umumnya memiliki konstanta dielektrik yang lebih rendah dibandingkan inti ferit MnZn. Konstanta dielektrik yang lebih rendah bermanfaat dalam aplikasi RF karena membantu mengurangi kopling kapasitif dan distorsi sinyal. Properti ini menjadikan inti ferit NiZn pilihan yang lebih baik untuk aplikasi sepertiInti Klip Kabel RFI EMI, di mana meminimalkan interferensi elektromagnetik (EMI) sangatlah penting.
Aplikasi
Aplikasi Inti Ferit NiZn
- Aplikasi RF: Karena resistivitasnya yang tinggi, kehilangan arus eddy yang rendah, dan sifat magnetik yang stabil pada frekuensi tinggi, inti ferit NiZn banyak digunakan dalam sirkuit RF. Mereka digunakan dalam induktor RF, transformator, dan antena. Misalnya,Inti Drum Feritumumnya digunakan dalam induktor RF untuk menyediakan induktansi di sirkuit RF.
- Penindasan EMI: Inti ferit NiZn efektif dalam menekan interferensi elektromagnetik. Mereka dapat digunakan dalam bentuk klip kabel atau manik-manik untuk mengurangi kebisingan dan interferensi pada sirkuit elektronik. ItuInti Klip Kabel RFI EMIadalah aplikasi umum yang dapat dengan mudah dijepitkan ke kabel untuk menyerap dan menekan sinyal RF yang tidak diinginkan.
Aplikasi Inti Ferit MnZn
- Elektronika Daya: Inti ferit MnZn adalah pilihan pertama untuk transformator daya, induktor, dan tersedak pada catu daya. Magnetisasi saturasinya yang tinggi dan permeabilitas awal yang tinggi memungkinkannya mentransfer dan menyimpan energi magnetik secara efisien pada frekuensi rendah. Mereka biasanya digunakan dalam catu daya mode sakelar (SMPS) untuk mengubah dan mengatur daya listrik.
- Aplikasi Audio: Dalam transformator audio, inti ferit MnZn digunakan untuk memasangkan sinyal audio antara berbagai tahapan penguat audio. Karakteristik frekuensi rendahnya membuatnya cocok untuk menangani rentang frekuensi audio.
Stabilitas Suhu
Stabilitas suhu inti magnetik merupakan faktor penting dalam banyak aplikasi. Inti ferit NiZn umumnya memiliki stabilitas suhu yang lebih baik dibandingkan inti ferit MnZn. Sifat magnetik inti ferit NiZn lebih sedikit berubah seiring dengan variasi suhu. Stabilitas ini sangat penting dalam aplikasi dimana suhu pengoperasian dapat berfluktuasi secara signifikan, seperti pada elektronik otomotif dan aplikasi luar angkasa.
Inti ferit MnZn lebih sensitif terhadap perubahan suhu. Magnetisasi dan permeabilitas saturasinya dapat sangat bervariasi menurut suhu, yang mungkin memerlukan kompensasi tambahan atau tindakan pendinginan dalam beberapa aplikasi untuk mempertahankan kinerja yang stabil.
Biaya
Dari segi biaya, inti ferit NiZn umumnya lebih mahal dibandingkan inti ferit MnZn. Bahan baku yang digunakan dalam inti ferit NiZn, seperti nikel, relatif lebih mahal. Selain itu, proses pembuatan inti ferit NiZn, yang seringkali memerlukan kontrol yang lebih presisi untuk mencapai sifat frekuensi tinggi yang diinginkan, juga menambah biaya.
Namun, efektivitas biaya inti ferit bergantung pada aplikasi spesifiknya. Dalam aplikasi frekuensi tinggi di mana sifat unik inti ferit NiZn sangat penting, biaya tambahan mungkin dapat dibenarkan karena peningkatan kinerja dan keandalan.
Kesimpulan
Singkatnya, inti ferit NiZn dan inti ferit MnZn memiliki perbedaan yang jelas dalam komposisi, sifat magnetik, sifat listrik, aplikasi, stabilitas suhu, dan biaya. Sebagai pemasok inti ferit NiZn, saya memahami bahwa memilih inti ferit yang tepat sangat penting untuk keberhasilan desain elektronik. Inti ferit NiZn unggul dalam aplikasi frekuensi tinggi karena resistivitasnya yang tinggi, stabilitas rentang frekuensi yang luas, dan karakteristik suhu yang baik. Di sisi lain, inti ferit MnZn lebih cocok untuk aplikasi frekuensi rendah dan berdaya tinggi karena magnetisasi saturasinya yang tinggi dan permeabilitas awalnya.
Jika Anda mencari inti ferit NiZn berkualitas tinggi untuk RF, penekanan EMI, atau aplikasi frekuensi tinggi lainnya, saya mengundang Anda untuk menghubungi saya untuk pengadaan dan diskusi lebih lanjut. Saya dapat memberi Anda informasi produk terperinci dan dukungan teknis untuk membantu Anda memilih inti ferit NiZn yang paling sesuai dengan kebutuhan spesifik Anda.
Referensi
- "Buku Pegangan Bahan Magnetik"
- "Desain dan Aplikasi Inti Ferit"
- Berbagai lembar data teknis dari produsen inti ferit
