Sebagai pemasok Rogowski Coils yang berpengalaman, saya sering ditanya tentang bahan yang digunakan untuk perangkat pengukuran listrik yang luar biasa ini. Di blog ini, saya akan mempelajari bahan yang digunakan dalam Rogowski Coils, sifat-sifatnya, dan mengapa bahan tersebut penting bagi kinerja transduser ini.
Dasar-dasar Kumparan Rogowski
Sebelum kita mendalami materinya, mari kita pahami secara singkat apa itu Rogowski Coil. Kumparan Rogowski adalah kumparan kawat toroidal yang digunakan untuk mengukur arus bolak-balik (AC). Tidak seperti trafo arus tradisional, trafo arus memiliki inti udara, sehingga ringan, fleksibel, dan cocok untuk berbagai aplikasi. Kumparan dililitkan pada bahan non - magnetis, dan ketika arus AC melewati konduktor yang dilingkupi oleh kumparan, arus tersebut menginduksi gaya gerak listrik (EMF) yang sebanding dengan laju perubahan arus.
Bahan Inti
Inti dari Rogowski Coil biasanya terbuat dari bahan non - magnetik. Pilihan paling umum adalah plastik atau polimer.
Inti Plastik dan Polimer
Plastik seperti polivinil klorida (PVC) dan polietilen sering digunakan karena sifat insulasi listriknya yang sangat baik. PVC adalah plastik kaku dan tahan lama yang tahan terhadap berbagai suhu dan kondisi lingkungan. Ia juga tahan terhadap bahan kimia, yang penting dalam lingkungan industri di mana Rogowski Coil mungkin terkena berbagai zat.
Polietilen, di sisi lain, adalah polimer yang ringan dan fleksibel. Ini sering digunakan dalam aplikasi di mana kumparan perlu ditekuk atau dibentuk agar sesuai dengan konduktor yang bentuknya tidak beraturan. Fleksibilitas polietilen memungkinkan Rogowski Coil dipasang dengan mudah di ruang sempit tanpa mengurangi kinerjanya.
Keuntungan menggunakan inti non - magnetik adalah tidak menimbulkan saturasi magnetik, yang dapat terjadi pada transformator arus tradisional dengan inti feromagnetik. Artinya Rogowski Coils dapat mengukur arus amplitudo tinggi secara akurat tanpa distorsi.
Bahan Konduktor
Konduktor yang digunakan pada Rogowski Coil biasanya berupa kawat tembaga. Tembaga merupakan bahan pilihan karena beberapa alasan.
Konduktor Tembaga
Tembaga memiliki konduktivitas listrik yang sangat baik, yang berarti tembaga dapat secara efisien membawa EMF induksi dari kumparan ke alat pengukur. Konduktivitas tinggi mengurangi kehilangan daya pada koil, sehingga menghasilkan pengukuran yang lebih akurat.
Selain konduktivitasnya, tembaga juga merupakan bahan yang relatif murah dan mudah didapat. Mudah untuk dikerjakan, memungkinkan penggulungan kumparan secara presisi. Sifat mekanik tembaga, seperti keuletannya, membuatnya cocok untuk lilitan rapat yang dibutuhkan dalam Kumparan Rogowski.
Selain itu, tembaga memiliki ketahanan terhadap korosi yang baik, terutama bila dilapisi dengan benar. Hal ini memastikan keandalan Rogowski Coil dalam jangka panjang, bahkan di lingkungan yang keras.
Bahan Isolasi
Isolasi adalah aspek penting dari desain Rogowski Coil, karena mencegah kebocoran listrik dan menjamin keamanan perangkat.
Lapisan Isolasi
Kawat tembaga pada Rogowski Coil sering kali dilapisi dengan bahan isolasi. Lapisan isolasi umum termasuk enamel dan poliuretan. Lapisan enamel memberikan lapisan isolasi yang tipis dan tahan lama. Mereka tahan terhadap abrasi dan tahan suhu tinggi, yang penting dalam aplikasi di mana kumparan mungkin mengalami panas yang dihasilkan oleh arus yang diukur.
Sebaliknya, lapisan poliuretan menawarkan fleksibilitas dan ketahanan kelembapan yang sangat baik. Mereka cocok untuk aplikasi di mana kumparan mungkin terkena kelembapan atau di mana kumparan harus fleksibel selama pemasangan.
Selain insulasi kawat, seluruh Kumparan Rogowski dapat dienkapsulasi dalam resin insulasi. Resin epoksi adalah pilihan populer untuk enkapsulasi. Resin epoksi memberikan lapisan luar yang keras dan protektif yang melindungi koil dari kerusakan mekanis, kelembapan, dan debu. Ini juga membantu menjaga bentuk dan integritas koil, memastikan kinerja yang konsisten dari waktu ke waktu.
Bahan Pelindung
Dalam beberapa aplikasi, Rogowski Coils mungkin memerlukan pelindung untuk melindunginya dari interferensi elektromagnetik eksternal (EMI).
Pelindung Logam
Bahan pelindung yang umum adalah lapisan logam tipis, seperti aluminium atau foil tembaga. Perisai logam melilit Rogowski Coil, menciptakan efek sangkar Faraday. Pelindung ini membantu memblokir EMI eksternal, yang dapat mengganggu pengukuran arus yang akurat.
Pilihan bahan pelindung tergantung pada persyaratan aplikasi spesifik. Aluminium ringan dan relatif murah, menjadikannya pilihan populer untuk pelindung keperluan umum. Sebaliknya, tembaga memiliki konduktivitas yang lebih baik dan dapat memberikan perlindungan yang lebih efektif, terutama di lingkungan dengan interferensi tinggi.
Pentingnya Pemilihan Material
Pemilihan material di Rogowski Coils sangat penting untuk kinerja, keandalan, dan efektivitas biaya. Pemilihan bahan inti mempengaruhi fleksibilitas kumparan, ketahanan suhu, dan sifat magnetik. Inti non - magnetik memastikan pengukuran nilai arus tinggi secara akurat tanpa saturasi.
Bahan konduktor mempengaruhi konduktivitas listrik dan kehilangan daya kumparan. Tembaga adalah pilihan yang disukai karena konduktivitasnya yang tinggi dan kemudahan penggunaan. Bahan isolasi melindungi koil dari kerusakan listrik dan faktor lingkungan, sementara bahan pelindung meningkatkan akurasi pengukuran dengan adanya EMI eksternal.
Penerapan Kumparan Rogowski dan Kesesuaian Material
Rogowski Coils digunakan dalam berbagai aplikasi, mulai dari sistem distribusi listrik hingga instalasi energi terbarukan. Dalam distribusi tenaga listrik, yang memerlukan pengukuran arus tinggi, sifat non - saturasi dari Kumparan Rogowski inti udara dengan inti plastik dan konduktor tembaga sangat penting. Bahan isolasi dan pelindung memastikan pengoperasian yang andal di lingkungan industri dengan tingkat EMI yang tinggi.
Dalam aplikasi energi terbarukan, seperti pembangkit listrik tenaga surya dan angin, fleksibilitas kumparan dengan inti polietilen memungkinkan pemasangan yang mudah di sekitar konduktor yang bentuknya tidak beraturan. Konduktor tembaga tahan korosi dan bahan insulasi tahan lembab memastikan kinerja jangka panjang di lingkungan luar ruangan.
Kesimpulan dan Ajakan Bertindak
Singkatnya, bahan yang digunakan dalam Rogowski Coils memainkan peran penting dalam kinerja dan kesesuaiannya untuk berbagai aplikasi. Kombinasi inti non - magnetik, konduktor tembaga, insulasi berkualitas tinggi, dan bahan pelindung yang efektif menjadikan Rogowski Coils pilihan yang andal untuk pengukuran arus yang akurat.

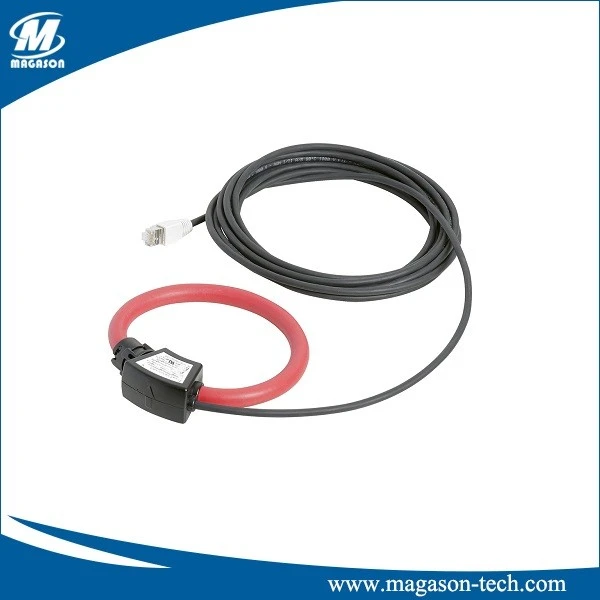

Jika Anda sedang mencari Rogowski Coils berkualitas tinggi, saya mengundang Anda untuk menjelajahi rangkaian produk kami. Kumparan Rogowski kami dirancang dengan bahan terbaik untuk memastikan kinerja dan keandalan optimal. Untuk mempelajari lebih lanjut tentang kamiTransduser Arus Rogowski, kunjungi situs web kami atau hubungi kami untuk solusi khusus yang disesuaikan dengan kebutuhan spesifik Anda. Baik Anda berkecimpung dalam industri tenaga listrik, sektor energi terbarukan, atau bidang lain apa pun yang memerlukan pengukuran arus yang tepat, kami siap membantu. Jangan ragu untuk menghubungi dan memulai percakapan tentang kebutuhan pengadaan Anda.
Referensi
- "Pengukuran dan Instrumentasi Listrik" oleh AK Sawhney
- Standar IEEE untuk Transformer Saat Ini
- Lembar data pabrikan tentang bahan Rogowski Coil
